사용전검사 및 안전진단

사용전검사  및 안전진단  일정
1.사용전검사 8/xx  10시 (발전기.고압반.저압반)장비류검사 .절체테스트)고압케이블 1.2차 내압체크(필증 받아야 한전제출)
2.안전진단 1회차 8/xx (저압반 전기실에서 기계실.주차장.EPS 판넬514면중 140면 정도 검사예정임(검사받아야만 분전반전원투입해서 가설철거할수 있음.)
3. 안전진단 2회차 2차측 분전반 200면 정도  검사예정임.
4.안전진단 3회차  2차측 분전반  174면 정도 검사예정임.
5.안전진단 4회차  보안등 .등기구.콘센트.절연저항  검사예정임.
* 정리하면 안전진단 1.2.3회차   (절연저항.kv.A.MCc.누전차단기.용량) 검사대상임.

* 8/xx 사용전 검사 받고 필증 받아야 한전 제출해서 9/xx  수전 받을수 있음.

*안전진단 4회차 검사받고 필증받아야 (10/30일 예상)준공서류에 첩부 할수있음.



*전기안전공사 재검토 요청사항: 변압기 중성점 Ao-51G 고압 VCB->저압 ACB

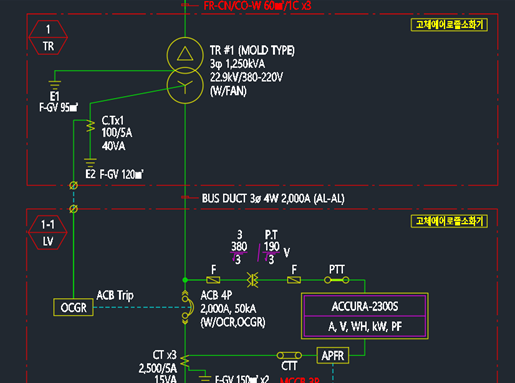

현대모비스 비교 결선도



*32 역전력 계전기
:CTTS 한전, 발전기 동시 투입시 한전측으로 역송전 방지 대책

*고장전류가 2차측으로 멀어 질수록 작아져야 하는데 오히려 커짐
 -> 타이 변압기 용량도 포함해서 오계산 했음
