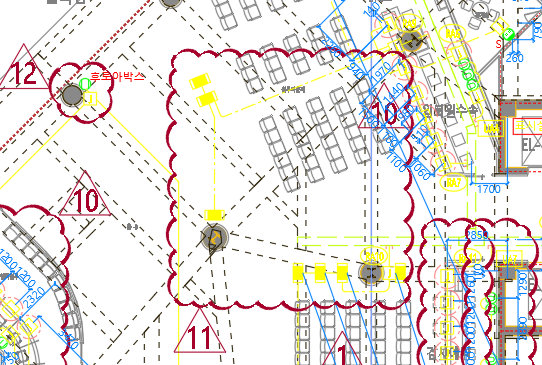

숍에서 수정도면 가져 왔을때 노란색부분이 인쇄시 구분을 할수 없을경우 흑백으로 변경하는 방법 입니다.

프린터 설정후 Plot style table  탑다운을 누른후 Grayscale.ctb로 하면 연한 회색으로

monochrome.ctb로 하면 흑백으로 프린터 할수 있습니다.

그런데 전부 진한 검정색으로 나오니 이것도 구분이 어렵긴 마찮가지 입니다.

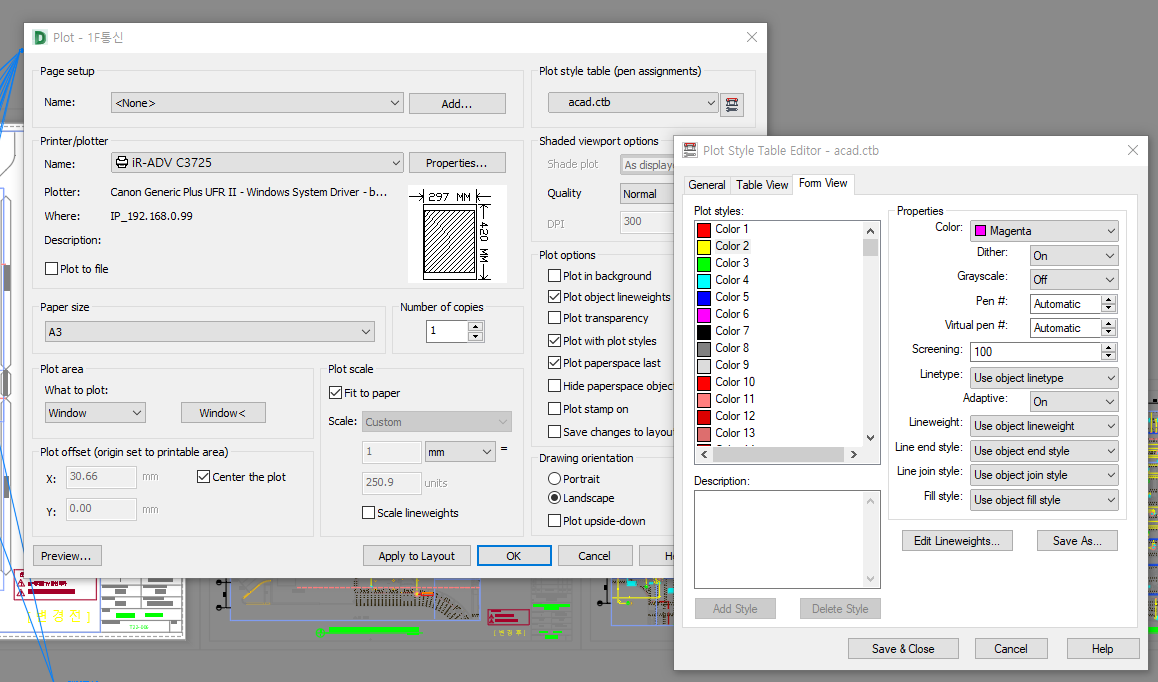

Plot style table에서 acad.ctb선택후 color2 색상을 Magenta로 변경 Save & Close 출력하면

노란색에서 자주색으로 변경 됩니다.

ㅇ건축.기계,전기 비구조요소에 대한 내진설계 강화
-건축물 내진설계 기준(KDS 4117 00:2019.3.14)
 . 18.1.1 적용범위
   다음의 비구조요소는 18장의 규정에 따라 내진설계가 수행되어야 한다.
   중요도계소lp가 1.5인 비구조요소
 . 18.1.2 중요도계수
  비구조요소의 중요도 계수 lp는 1.0으로 한다. 단, 다음에 대당할 경우 lp를 1.5로 한다.
   인명안전을 위해 지진 후에도 반드시 기능하영야 하는 비구조요소, 손상시 피난경로확보에
   지장을 주는 비구조요소(비사조명등, 유도등등)
 .18.4.4 도관, 케이블 트레이 및 전선로
  케이블 트레이와 전선로는 18.2의 설계지진력과 상대변위에 대해 설계 되어야 한다.
  60mm 이상의 규격을 가진 도관으로 지진에 의해 상대변위가 발생하는 요소에 연결된 경우
  설계지진력과 상대변위를 만족하도록 설계되거나 유연한 연결부를 가져야 한다.

ㅇ소방시설의 내진설계 기준
시행 2021-02-19 소방청고시 제 2021-15호
-제3조의 2(공통적용사항)
 .소방시설의 내진설계에서 내진등급, 성능수즌, 지진위험도, 지진구역 및 지진구역계수는
  "건축물 내진설계 기준(kds 41 17 00)"을 따르고 중요도계수(lp)는 1.5로 한다.
  *소방시설(전기:비상조명등과 유도등)

ㅇ발전기 급,배기 위치 선정
-급기와 배기가 분리되어야 함 5미터 정도 이격거리를 둠
-사유:발전기 가동시 배기가 급기쪽으로 말려 들어가는 현상 방지
-댐퍼종류
 .B.D.D : Back Draft Damper 역풍방지용 댐퍼
 .F.D : Fire Damper 파이어댐퍼
 .P.R.D : Piston Release Damper 중력댐퍼 (발전기실 루버)
  ->대개 소화가스 압력으로 작동(co2분사시 산소완벽 차단)
-발전기실 위치 선정시 고려사항(기사단답문제)
 .엔진기초는 건물기초와 관게없는 장소로 할것
 .발전기의 보수, 점검이 용이하도록 충분한 면적 확보
 .급배기가 잘되는 장소
 .엔진 및 배기관이 소음, 진동이 주위에 영향을 미치지 않는 장소
-OA:Outside Air, Outdoor Air (외기)
-EA:Exhaust Air (배기)
-SA:Supply Air (급기)

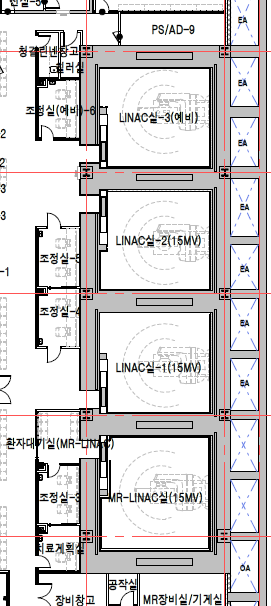

ㅇ차폐막 공사가 필요한 구간
 -방사선 차폐가 필요한 병원시설:α선 ·β선 ·X선 ·γ선
   .LINAC (선형가속기 치료실)
   .X-RAY 실
   .CT 실
   .RI병동 (방사선동위원소 치료병동)
   .CATH LAB (심혈관 조형실)
   .PET-CT (양성자 단층촬영실)
   .Bone Density (골밀도 시험실)
   .Fluoroscopy (형광 투시 조영실)
   .Mammography Room (유선 촬영실)
   .Panorama (파노라마 방사선 촬영실)
   .기타 방사선 촬영이 이루어지는 수술실 및 검사실 등
   ->차폐물질:콘크리트, 납차폐, 철차폐
-전자파 차폐
   .EGG Room (Electro Encephologram Room)
   .MRI 실
-차폐방법
  .벽체 4면 2mm의 납사용
  .천장과 바닥 150~200mm 콘크리트 슬라브로 구성
-특이사항 : LINAC 방사선량이 많음
  .방사선차폐:콘크리트 벽 1,500mm이상과 두꺼운 납
  .전자파차폐:동이용 6면 모두차폐

ㅇ주요자재종류 : 배관류, 전선 및 케이블류, 트레이,등기구, 배선기구류, 분전반류
수배전반, MCC, 변압기, 발전기, 승강기, 전주, 철탑재, 전력제어설비, 기타 자재류등

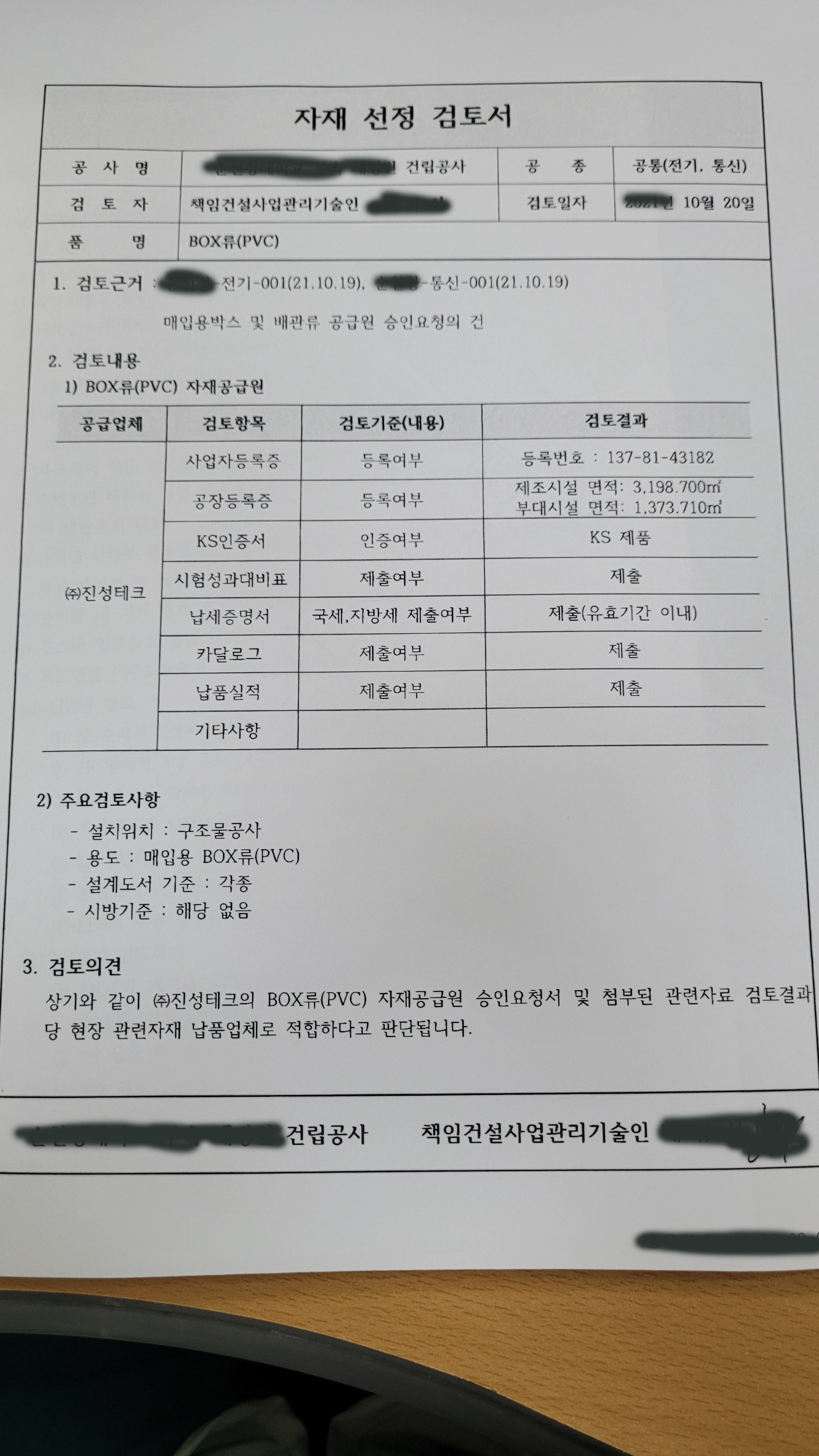

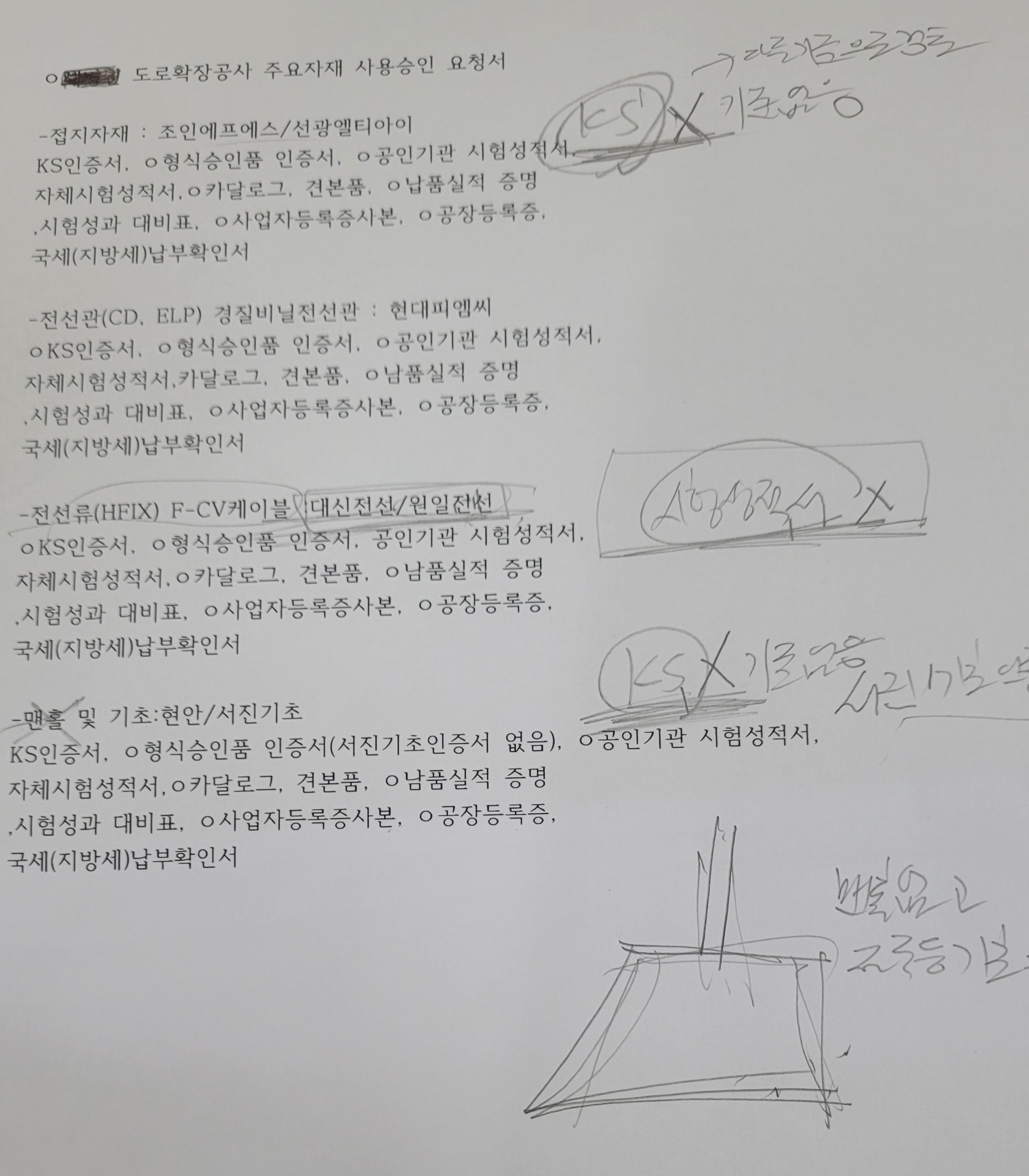

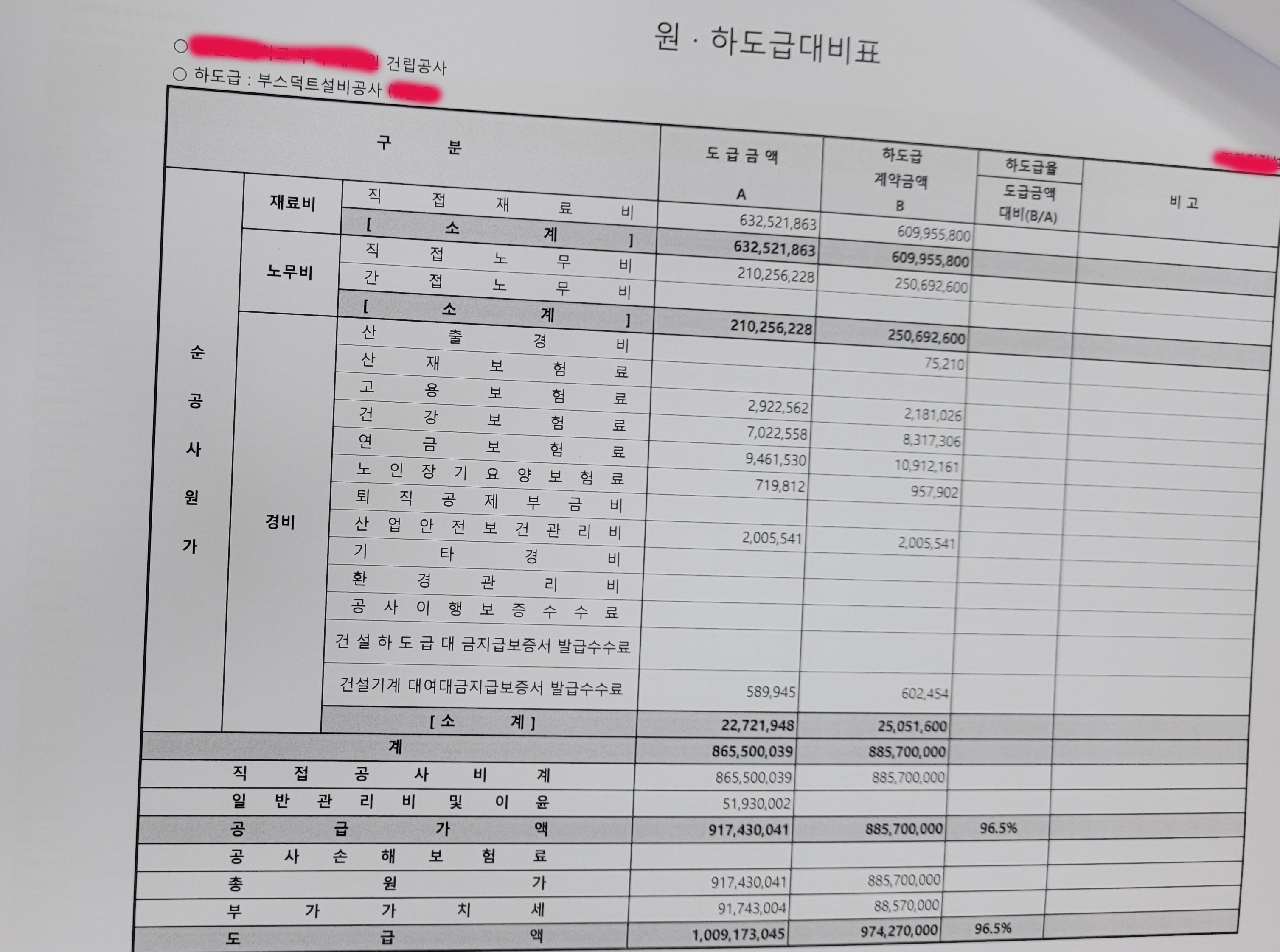

ㅇ자재공급원 요청시 제출서류 리스트
-단순자재:전선관, 박스류, 전선 케이블류/접지 및 피뢰자재, 트레이/밧데리, 기구류
->KS인증서, 형식승인품 인증성, 공인기과 시험성적서, 자체시험성적서,카달로그, 견본품, 남풉실적 증명
,시험성과 대비표, 사업자등록증사본, 공장등록증, 국세(지방세)납부확인서
-주요기자재류:수배전반/TR/MCC/분전반/발전기/조명기구
->단순자재 제출목록,제작도면:자재리스트, 제작시방서, 제작상세도면, 현장 설치 상세도, 공장검사 일정,
제작공정표,자체검사/시험 체크리스트 등 포함

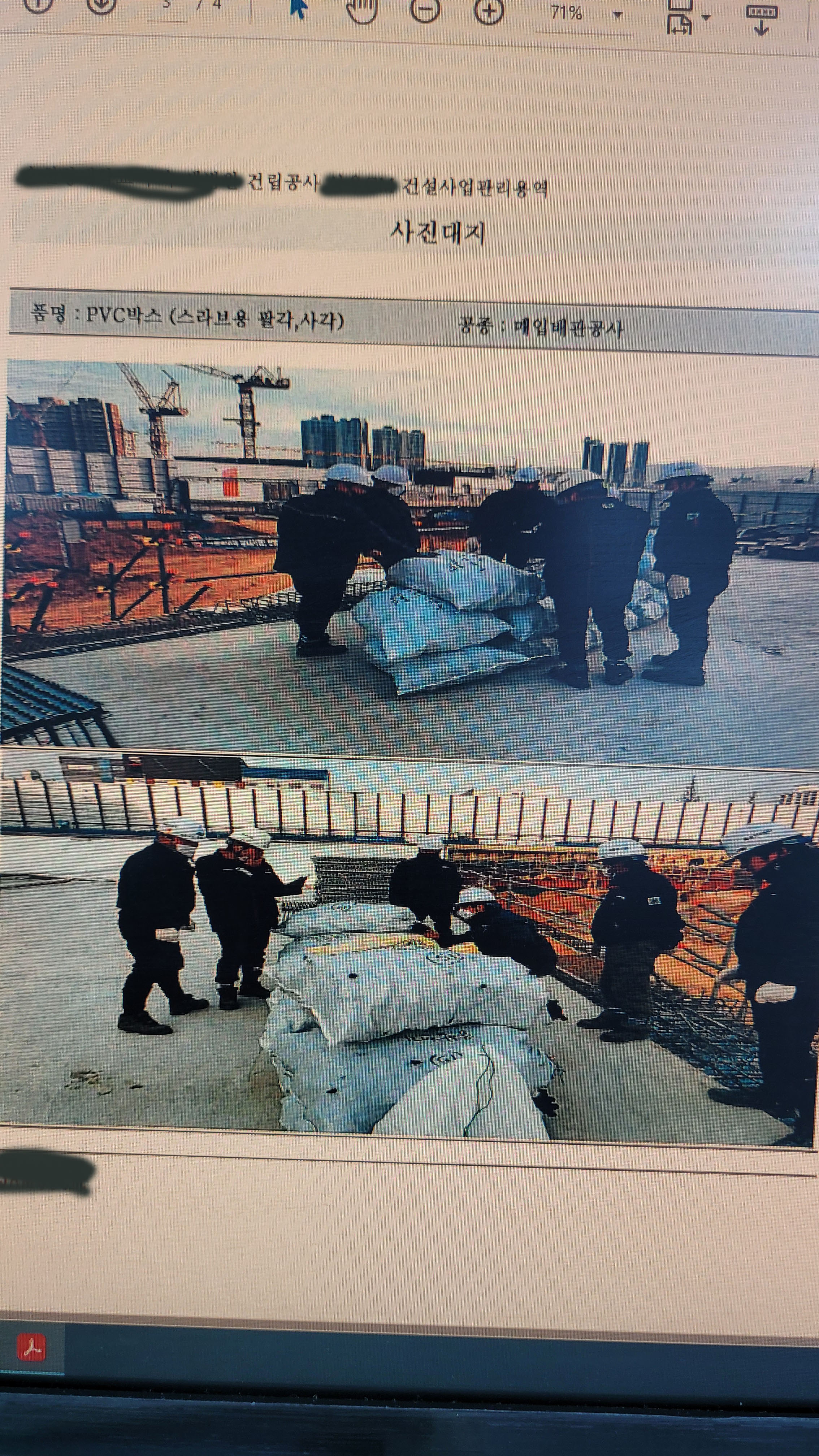

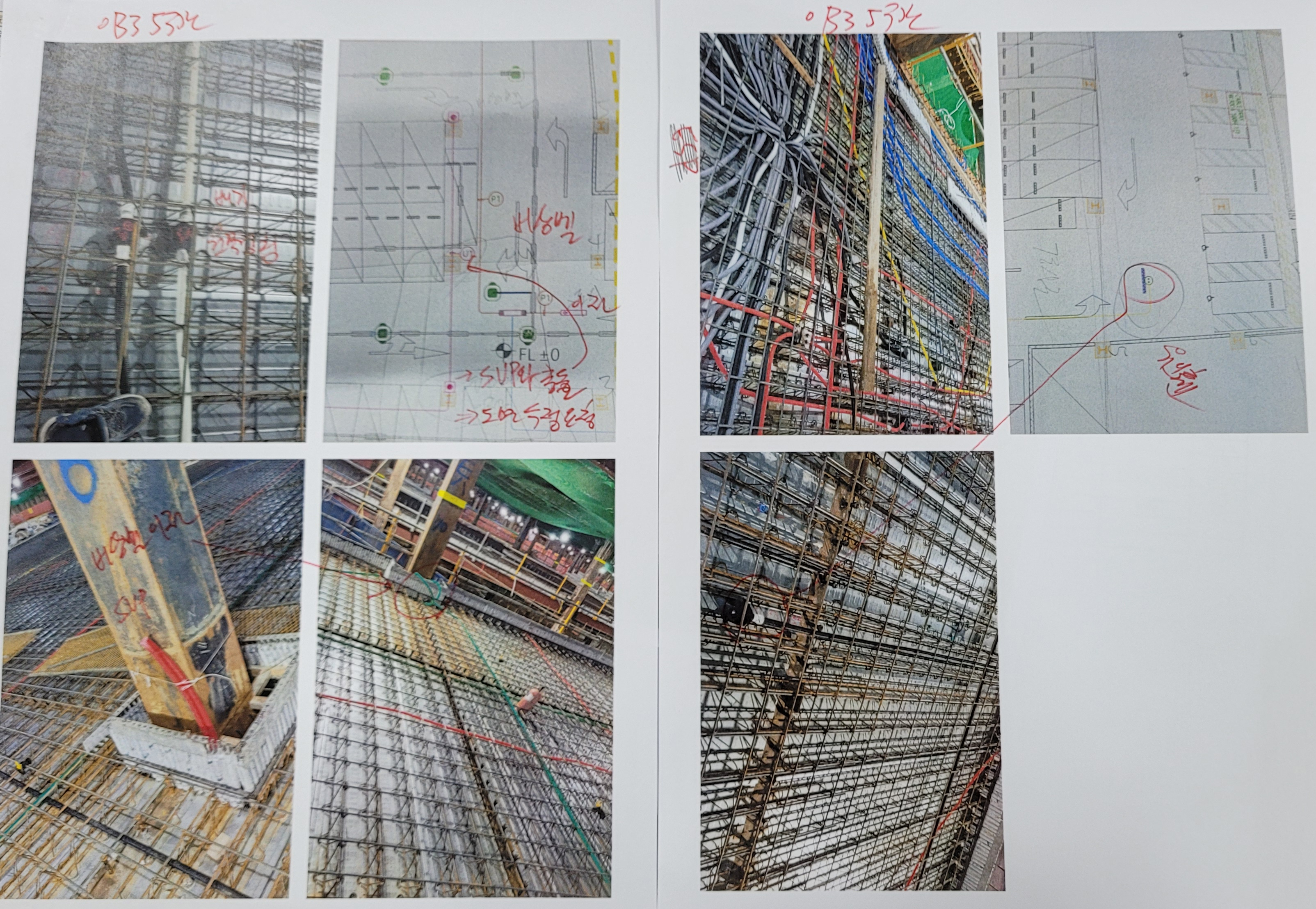

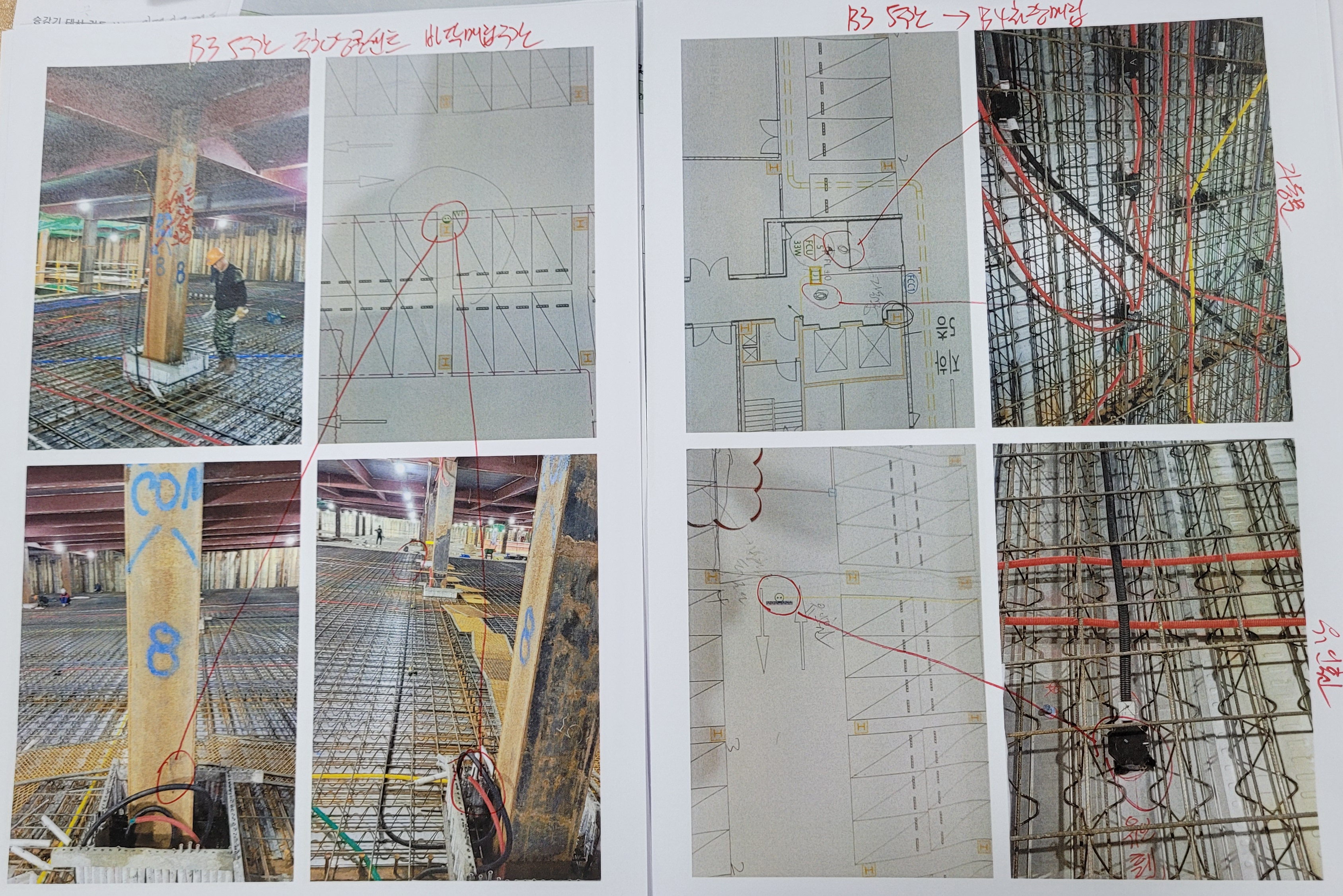

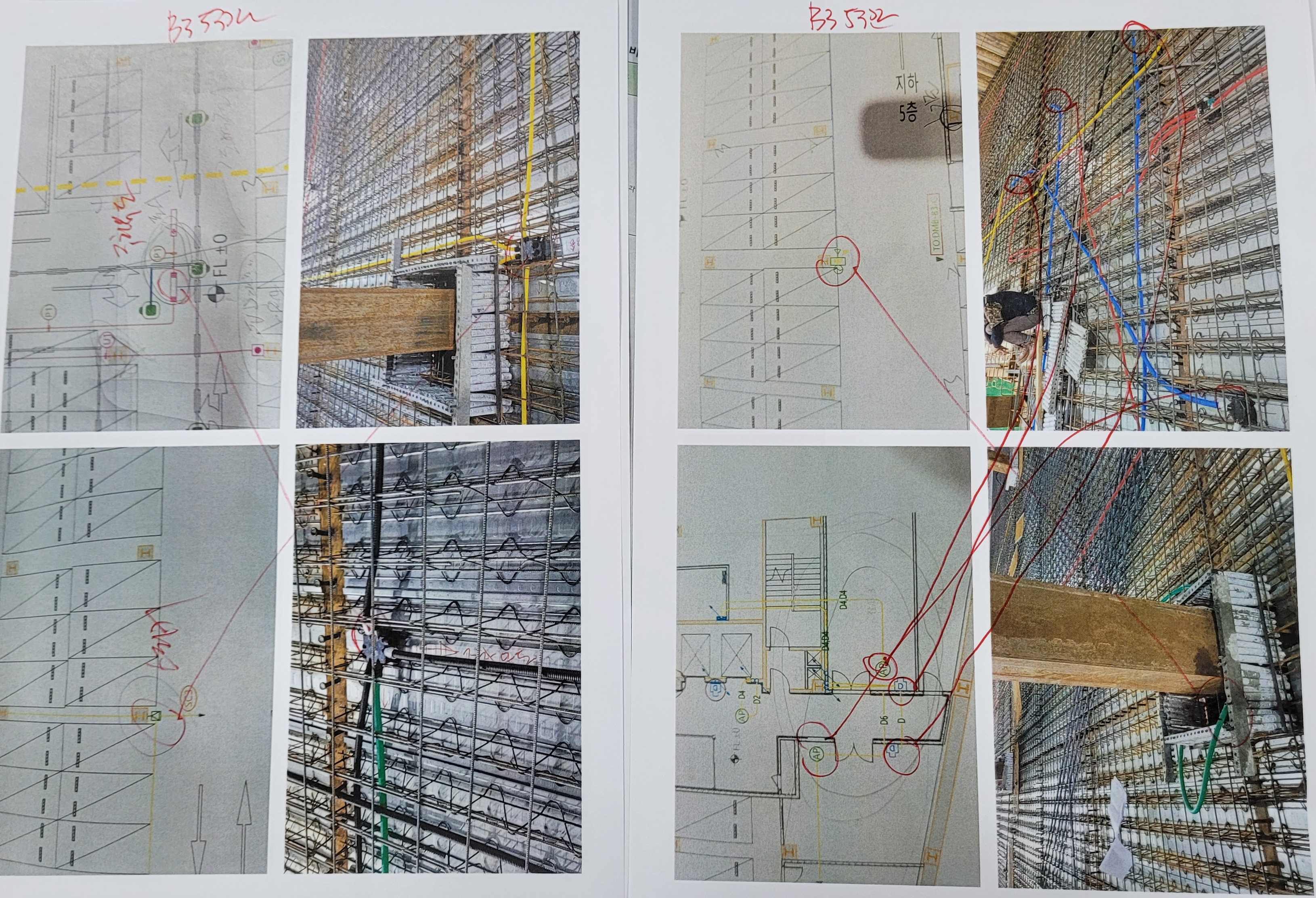

ㅇ자재 검수방법
-주요 기자재 감리원 승인->자재검수 요청서(송장사본 첨부)에 띠라 검수->검수부 기록 관리
.시험에  의한 검수 : 성적표
.확인에 의한 검수 : 견본, 카달로그, 제작도 시험성과표
.조회에 의한 검수 : KS마크등
ㅇ검수결과 : 품질의 변형 여부 확인->변형확인시 반출지시후 확인, 의심시 별도보관
->품질시험
